「アルミブリッジって、安いのを適当に買えばいいんでしょ?」——もしそうお考えなら、少し待ってください。

長さや耐荷重の選定を誤ると、機械の積み降ろし中にブリッジが変形したり、機械ごと転倒したりする重大事故につながります。実際、毎年のように積み降ろし作業中の事故が報告されています。

はじめまして、管理人です。元ホームセンターのような農業資材店で働いていた経験があり、在職中はアルミブリッジを含むさまざまな農業資材メーカーの商品を扱ってきました。そのときにメーカー営業さんとの会話で得た選定の裏話や、実際に農家さんから聞いた「失敗談」をもとに、アルミブリッジの選び方について、軽トラユーザーから建機オーナーまで役立つ形で解説していきます。

アルミブリッジ選びは「適合」がすべて

アルミブリッジは

に適合させて選ぶことが何より重要です。

それはアルミブリッジが単なるスロープではなく、機械の足回り・運搬車の形状・作業環境に密接にリンクした精密な産業器具だからです。どれか一つでも合っていないと、破損や転倒のリスクが跳ね上がります。

「とにかく安いやつでいいと言って買っていって、後日「機械が乗らなかった」「ぐらついて怖かった」と戻ってくるケースはよくあるそうです。価格より先に、種類や選び方を覚えて、適合を確認するのが正解です。

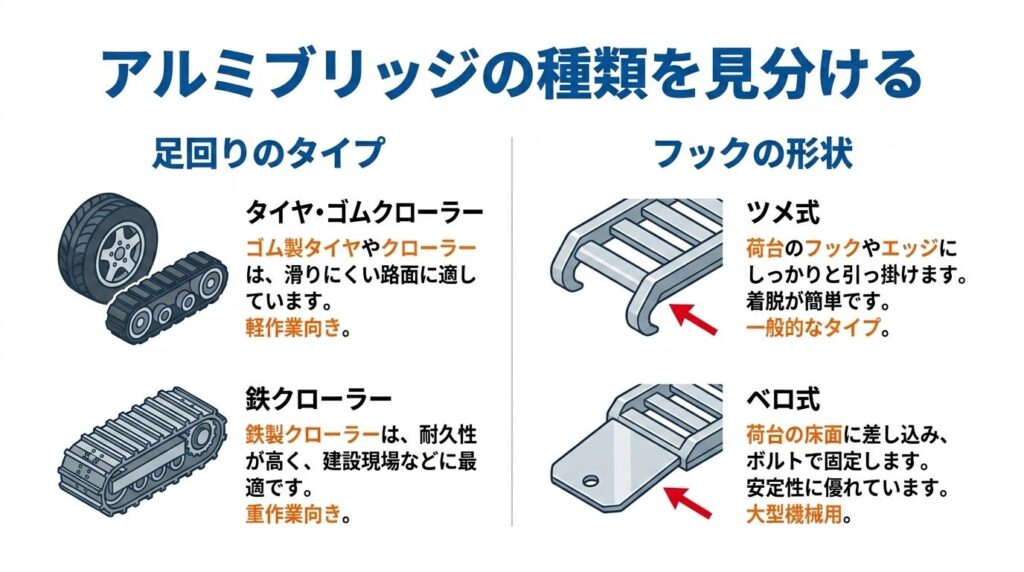

アルミブリッジの種類を見分ける

アルミブリッジは

の2軸で種類が分かれます。

積む機械の接地部と、降ろす車両の荷台構造に合わせないと、そもそも安全に設置・走行できないからです。説明していきます。

足回り(タイヤ・クローラー)で選ぶ

積む機械の足回りによって、選ぶものが変わります。

タイヤとゴムクローラー兼用タイプが最も一般的で、昭和ブリッジのSBAが該当します。鉄クローラー(鉄シュー)の建機には、昭和ブリッジのSXN・KB・パワーブリッジ、そして日軽金アクトのPXFシリーズなど強度の高い専用設計モデルが必要です。田植機などの小径タイヤやローラーには、横桟(ステップ)の隙間が少ない、または表面に突起があるタイプが適しています。

鉄シューの機械をゴムクローラー用ブリッジに乗せて破損させる事例がたまにあるとのことなので、足回りの種類は必ず確認してください。

フック形状(ツメ式・ベロ式)で選ぶ

運搬車両の荷台後部の構造に合わせてフックを選びます。

荷台に「受け金具」がある場合はツメ式(アングルフック)が適応します。受け金具がないワンボックスや平ボディには、ベロ式(セーフベロ)を使います。ベロ式はズレ防止のため、荷台に穴を開けてピンで固定する必要があります。

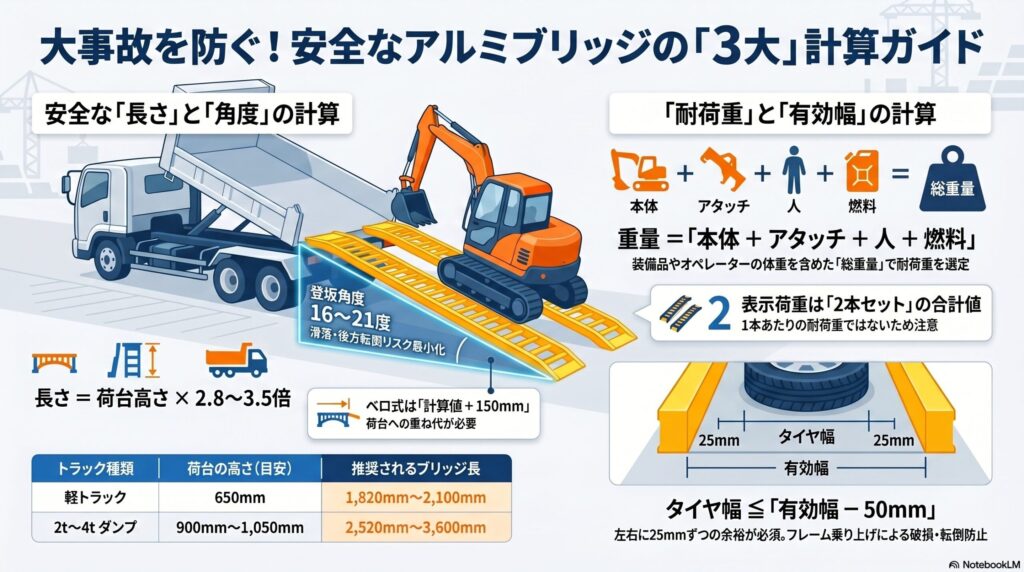

安全な長さと耐荷重の計算方法

長さは「荷台高さの2.8〜3.5倍」、耐荷重は「機械＋装備＋人」の合計で計算します。

長さが不足すると傾斜が急になって滑落・転倒の危険が高まり、耐荷重が不足するとブリッジが変形して大事故につながるからです。説明していきます。

長さは荷台高さの2.8〜3.5倍が目安

推奨される長さは、荷台床高の2.8〜3.3倍。角度をより緩やかにしたい場合は3.5倍が推奨されます。これは登坂角度を約16〜21度以内に収めるためです。

たとえば荷台高900mmの車両なら、900×2.8＝2,520mm以上の長さが必要になります。労働安全衛生の現場教育でも、一般に15〜20度以下の勾配が強く推奨されています。

耐荷重は「本体＋アタッチ＋人」で計算

「最大積載荷重」は通常2本セットでの合計値を指します。

計算式は「機械本体重量＋アタッチメント(ロータリー等)＋オペレーター体重＋燃料・装飾品」です。

本体重量だけで選んでロータリーを付けたら耐荷重オーバーだったというケースも聞きます。重量過多はブリッジ変形や転倒の原因になるため、耐荷重には余裕を持たせて選ぶのが鉄則です。

有効幅も忘れずに

幅も重要で、「機械のクローラー/タイヤ幅 ≦ ブリッジの有効幅 −50mm」が目安です。この余裕がないと、サイドフレームに乗り上げて破損や転倒を招きます。

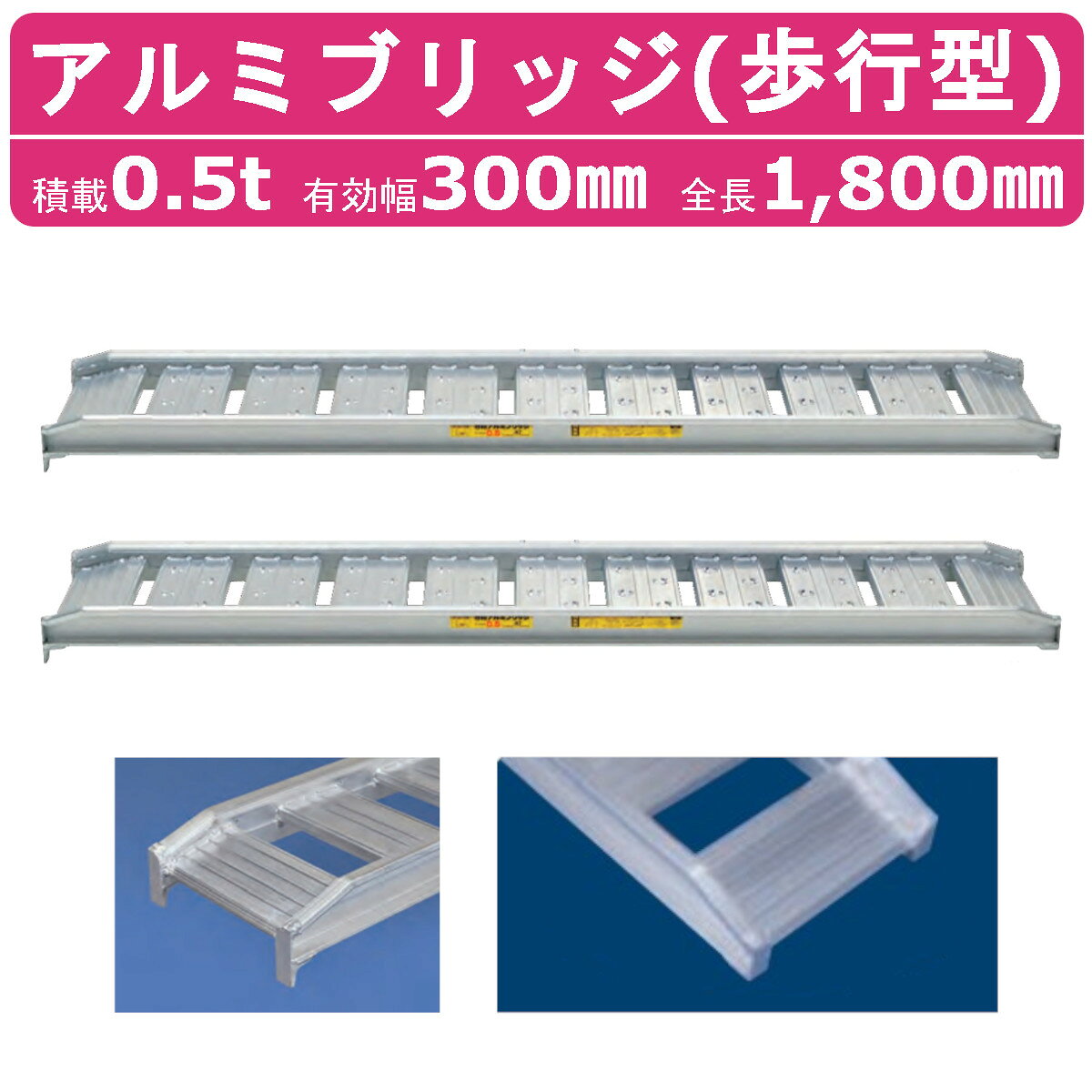

軽トラに使えるアルミブリッジのサイズ

軽トラには長さ1,800〜2,400mmのアルミブリッジが適しています。

理由は、軽トラの荷台高さが550〜700mm程度で、これを2.8〜3.5倍した長さがこの範囲に収まるからです。

具体的な目安は以下の通りです。

車両タイプ	荷台高さの目安	推奨ブリッジ長さ
軽トラック	550〜700mm	1,800〜2,400mm
1〜4t平ボディ(低床)	800〜850mm	約2,700mm
2〜4tダンプ・高床	850〜1,050mm	3,000〜3,600mm
セルフローダー(1〜1.5t)	500〜560mm	約1,800mm

軽トラユーザーには、収納・持ち運びに特化した折りたたみタイプも評判でした。軽トラの荷台にコンパクトに収まるため、現場を移動する方に向いています。なお、田んぼの畦を越える「あぜこし用」の短いブリッジは、トラック積み込みには傾斜が急すぎるので兼用しないよう注意してください。

型番(型式)からスペックを読み解く

主要メーカーの型番は、長さ・幅・耐荷重をそのまま示していることが多いです。

なので型番を読めれば、商品説明を細かく見なくても適合判断ができます。

たとえば昭和ブリッジ販売の「SBA-180-25-0.5」は、SBAがシリーズ名(農業機械用、タイヤ・ゴムクローラー対応)、180が全長(180cm＝1,800mm)、25が有効幅(25cm＝250mm)、0.5が最大積載荷重(0.5t＝500kg)を表します。

この読み方を覚えておくと、ネット通販でも型番を見ただけで「軽トラ向きの1,800mm・500kgクラスだな」と判断できます。

主要メーカーの特徴

メーカー選びの参考に、資材屋で扱っていた経験から主なメーカーの特徴をまとめます。

という感じになります。コスパなら、シンセイ・アルミス、ブランド力であれば昭和ブリッジ・日軽金アクトですね。

アルミブリッジの安全な使い方

アルミブリッジは「静かに・2人で・堅固な地面で」使うのが安全の鉄則です。

急発進・急ブレーキ・急ハンドルが脱落の最大要因であり、不整地での使用が転倒を招くからです。

具体的には、急操作を避けて静かに昇降すること、乗降する人と誘導する人の2人体制で作業すること、平坦で堅固な地面を選び坂道や軟弱地を避けることが基本です。使用前にはヘコミ・亀裂・ネジレ・溶接部の異常を点検し、外側フレームには荷重をかけないようにします。

なお公道走行時は、ブリッジを積載した際のはみ出し(正しくは前後各10%、車長の1.2倍が上限等)が道路交通法の規制対象になる場合があるので注意してください。

まとめ

アルミブリッジの選び方のポイントを振り返ります。

まずはご自身の運搬車の荷台高さを実測し、積む機械の重量とタイヤ/クローラー幅をメモしてから選定に入ってください。この3つの数字さえ押さえれば、ネット通販でも自信を持って最適な一台を選べるはずです。
